Pumpenlift
Pumpenlift
Schwenkkran für den universellen Einsatz,
robuste Bauweise,
einfache Handhabung,
ab der Baugröße Pl 650 geeignet zur Personensicherung für bis zu zwei Personen gleichzeitig.

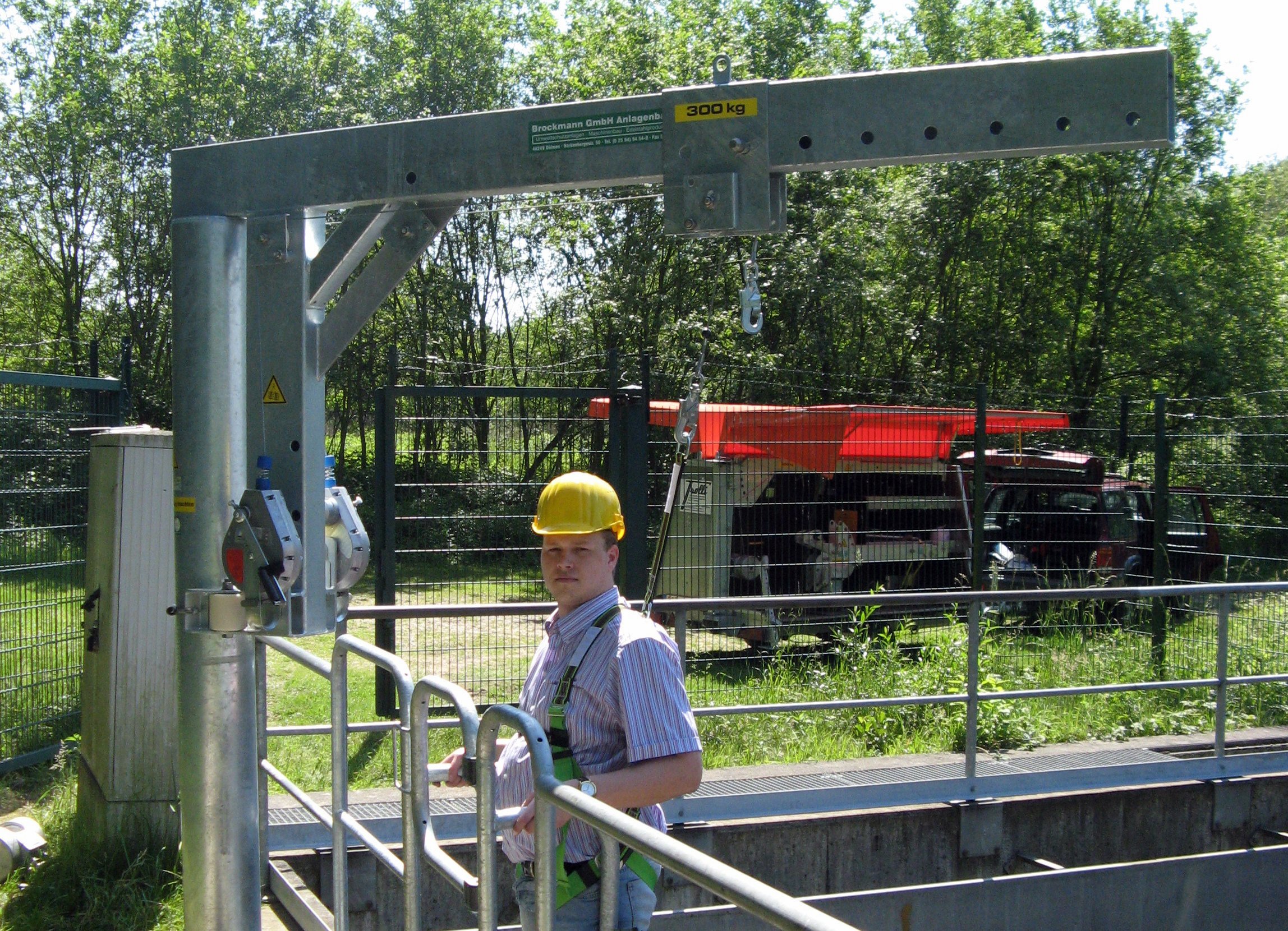

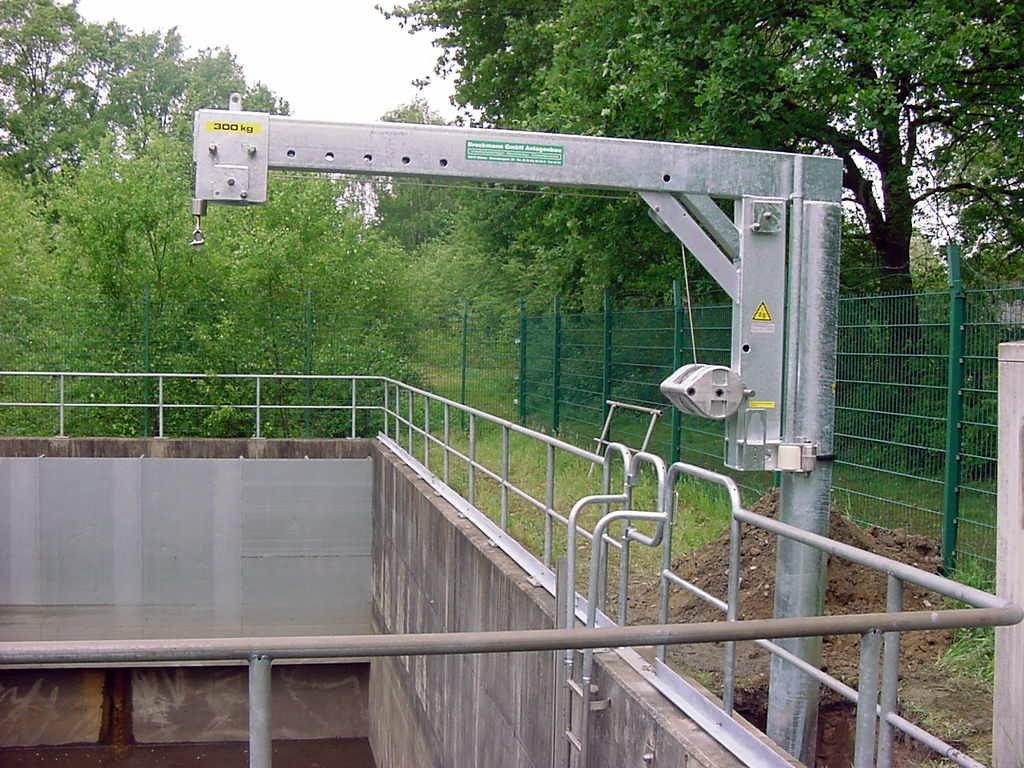

Pumpenlift mit doppelter Personensicherung. Am Ständer sind zwei Rettungsgeräte angebracht.

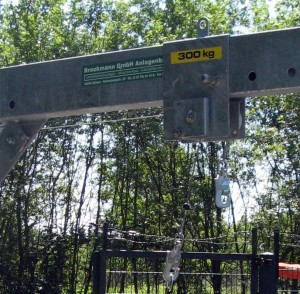

Detailansicht verstellbare Seilumlenkung am Ausleger
Pumpenlifte mit Seilwinde als Hebezeug.
Tragkraft und Auslage
|
Lastmoment |
Baugröße | Tragkraft | Auslagevon – bis | Hakenhöhe |
| 2 kNm | Pl 200 | 2,0 kN | 0,75 – 1,00 m | 2,00 m |
| 4 kNm | Pl 400 | 4,0 kN | 0,80 – 1,45 m | 2,20 m |
| 10 kNm | Pl 650 | 6,5 kN | 1,00 – 1,50 m |
2,20 m |
| Größere Auslagen und Lifte bis 40 kNm Lastmoment auf Anfrage. | ||||
technische Zeichnungen
Pumpenlifte, Ständer und Befestigungsmöglichkeiten

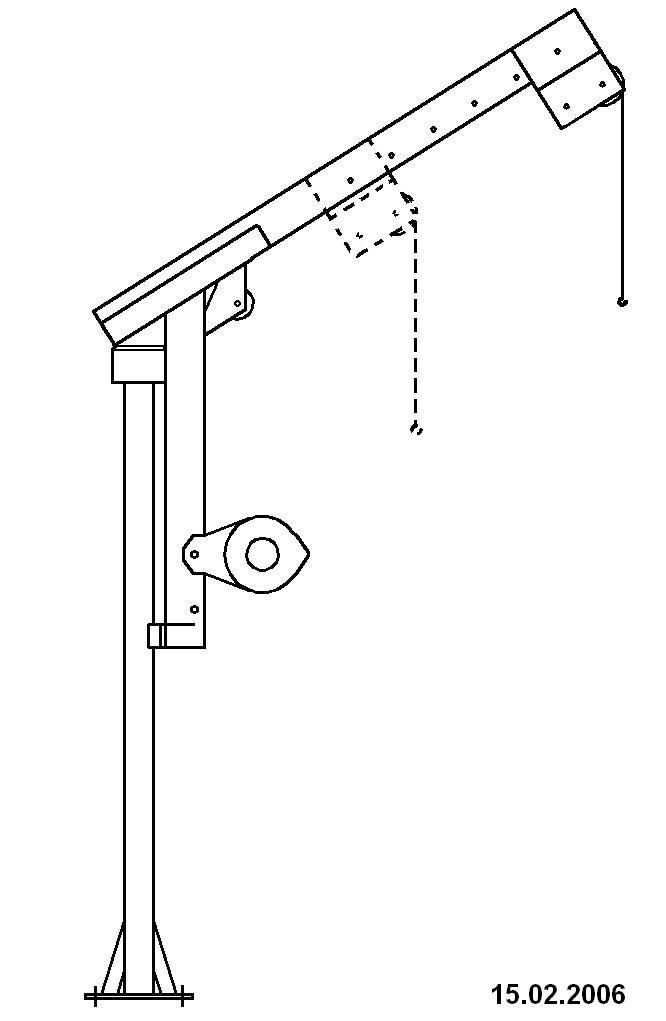

Pumpenlifte 200/400/650

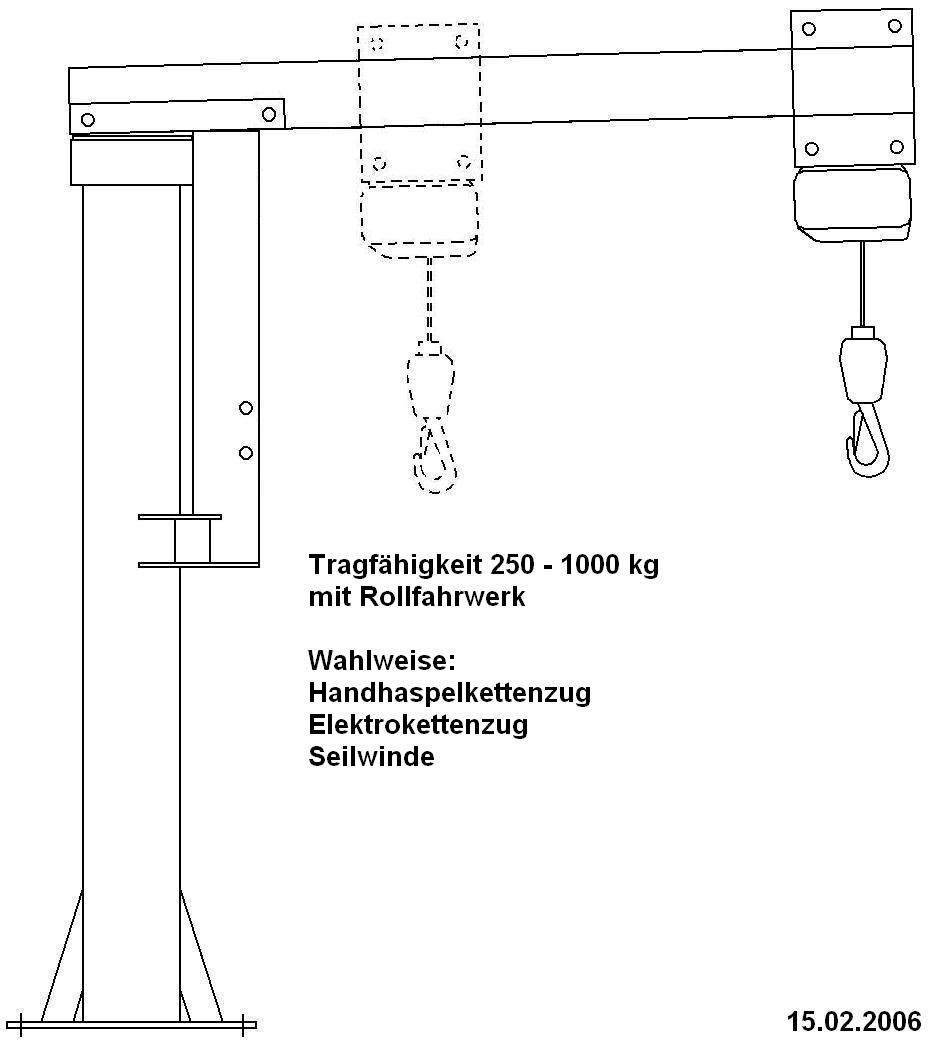

Powerlift 650, mit Elektrozug

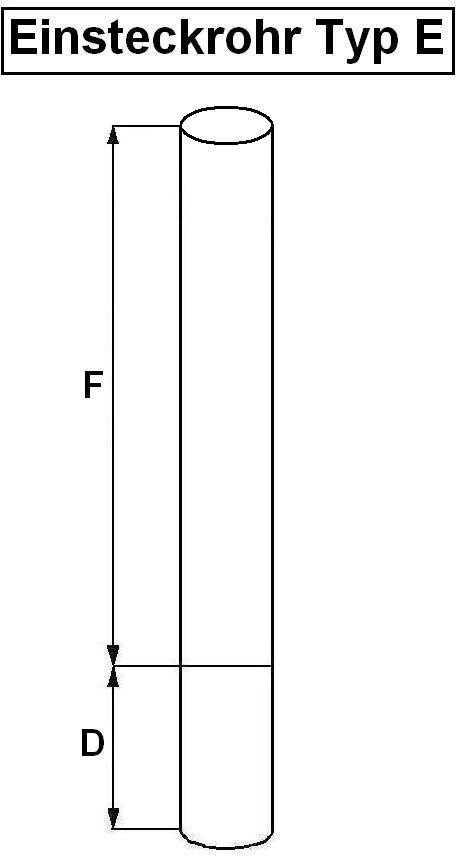

Einsteckrohr Typ E

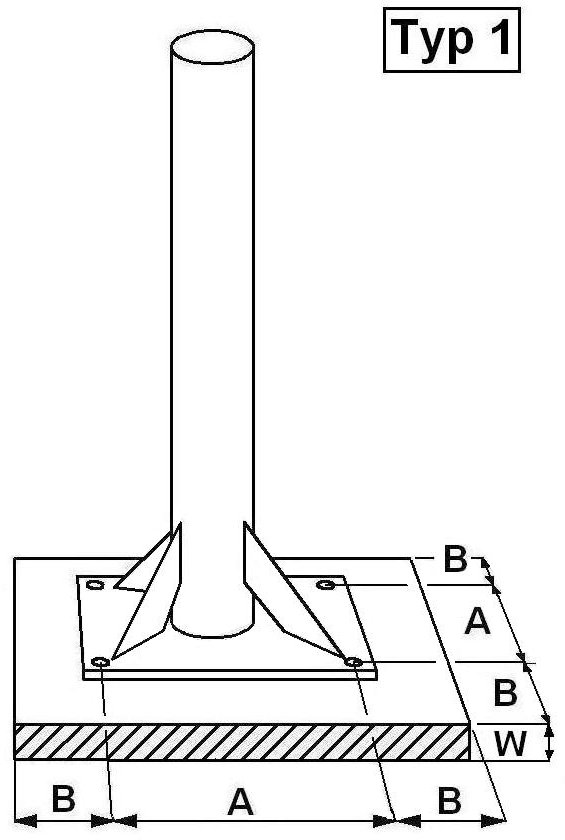

Bodenständer Typ 1

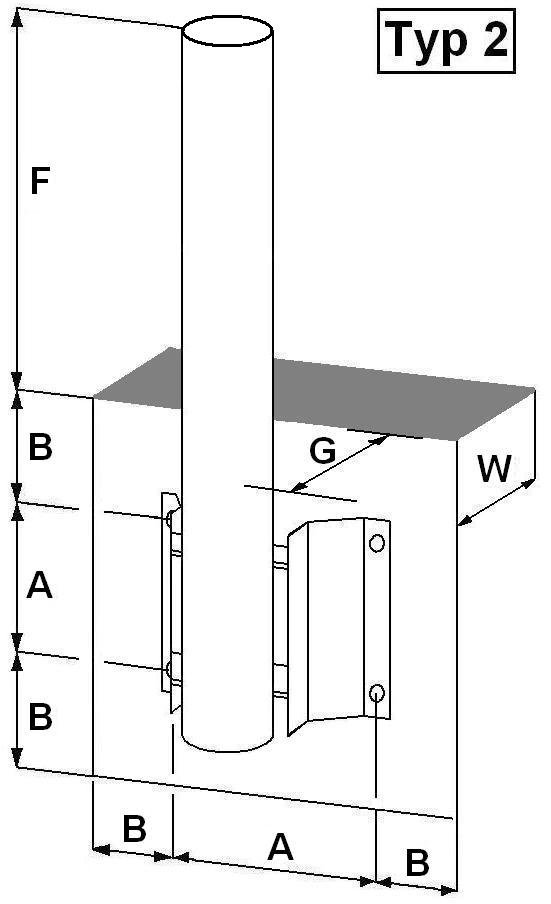

Wandständer Typ2

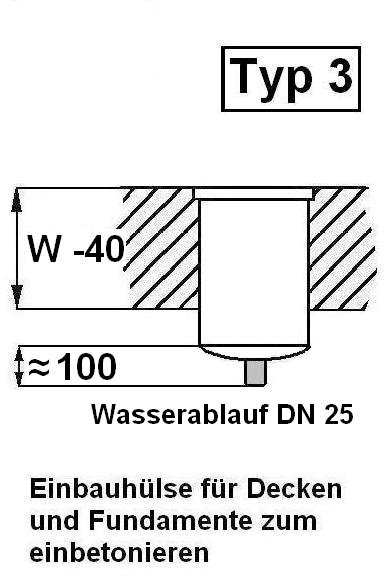

Einbauhülse Typ 3

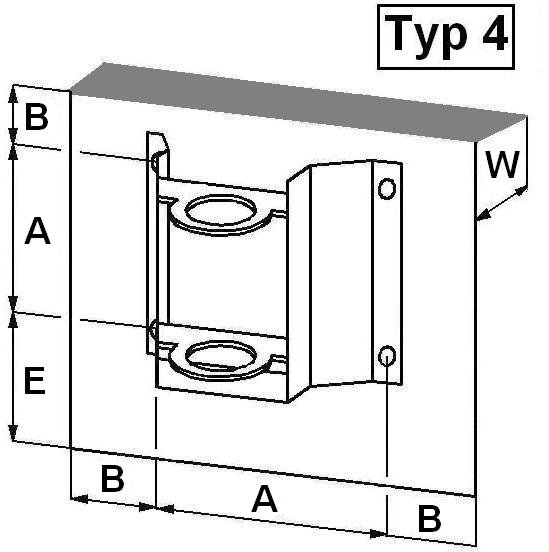

Wandständer Typ 4

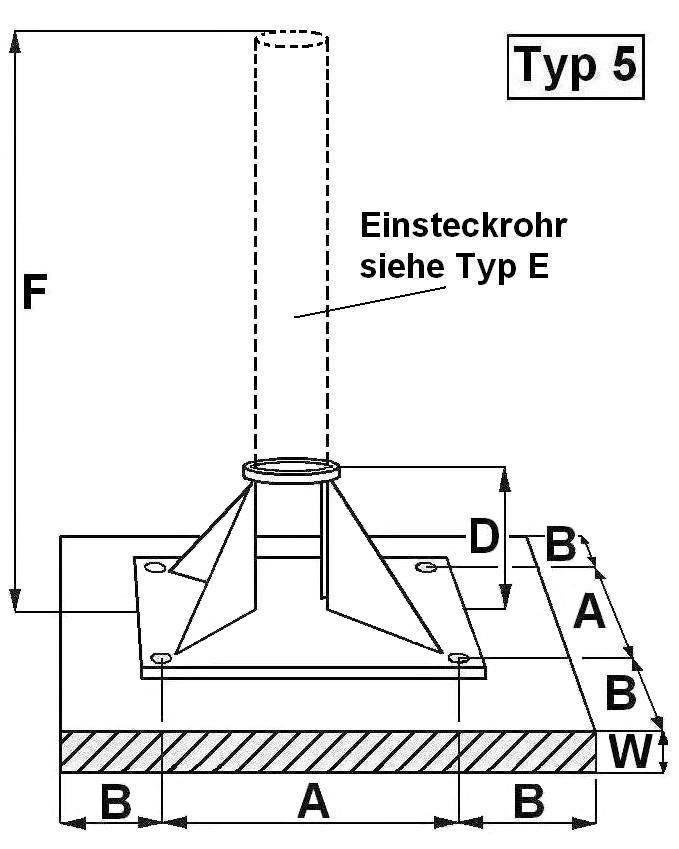

Bodenständer Typ 5

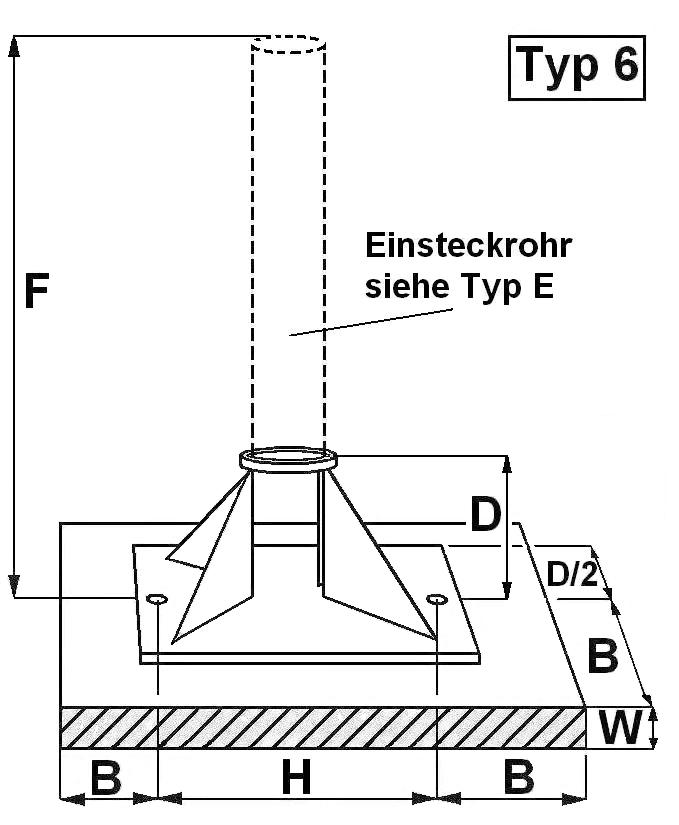

Sonderständer Typ 6

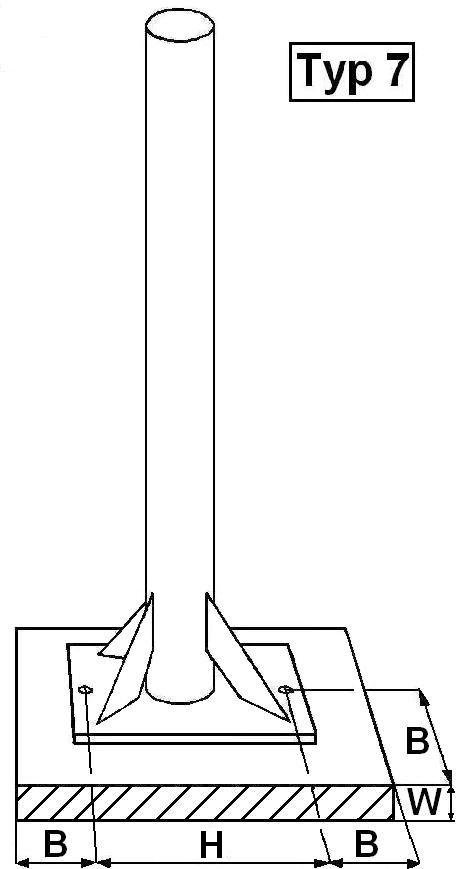

Sonderständer Typ 7
Abmessungen
| Pumpenliftständer | aus Edelstahl aus Stahl S235JR |
–> 1.4301 / 1.4571 –> S235JR verzinkt |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Maße (mm): | A | B | D | E | Fmin=1250 Fmax=3000 |
G | H | W | Befestigungs- schrauben |
Max. Last- moment |
| Pumpenlift 200 | 270 | >150 | 240 | 73 | Standard 2000 | 68 | 500 | 200 | 4 x M12 oder 2 x M16 |
2,85 kNm |
| Pumpenlift 400 | 400 | >170 | 300 | 73 | Standard 2000 | 115 | 600 | 250 | 4 x M16 oder 2 x M20 |
8,7 kNm |
| Pumpenlift 650 | 500 | >220 | 400 | 95 | Standard 2000 | 160 | 600 | 250 | 4 x M20 oder 2 x M24 |
14,6 kNm |
