Ständer Multilift und Pumpenlift
Stück Bodenständer Typ1 für den Multilift Höhe: 850-1250 mm |
Stück Bodenständer Typ1 für den Pumpenlift Höhe: 850-1250 mm |

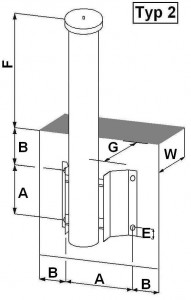

| Stück Wandständer Typ2
für den Multilift |
Stück Wandständer Typ2
für den Pumpenlift |

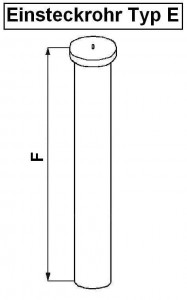

| Einsteckrohr Typ E
für die Ständertypen 3 – 4 – 5 |
Einsteckrohr Typ E
für die Ständertypen 3 – 4 – 5 |
|
Ein statischer Nachweis der Inklusiv Prüfbericht |
Ein statischer Nachweis der Inklusiv Prüfbericht |
| Stück Wandständer Typ 4 für den Multilift  |
Stück Wandständer Typ 4 für den Pumpenlift |
|
Stück Bodenständer Typ 5
aus Edelstahl 1.4301 |
Stück Bodenständer Typ 5
aus Edelstahl 1.4301 |
|
Die Ständer dürfen nur an einer ausreichend Alternativ : 4 Gewindestangen Ein statischer Nachweis der Befestigung ist Sache des Aufstellers. Inklusiv Prüfbericht. Preis ab Werk Dülmen.
|
|
| Pumpenliftständer | aus Edelstahl aus Stahl S235JR | –> 1.4301 / 1.4571 –> S235JR verzinkt | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Maße (mm): | A | B | D | E | Fmin=1250 Fmax=3000 | G | H | W | Befestigungs- schrauben | Max. Last- moment |
| Pumpenlift 200 | 270 | >150 | 240 | 73 | Standard 2000 | 68 | 500 | 200 | 4 x M12 oder 2 x M16 | 2,85 kNm |
| Pumpenlift 400 | 400 | >170 | 300 | 73 | Standard 2000 | 115 | 600 | 250 | 4 x M16 oder 2 x M20 | 8,7 kNm |
| Pumpenlift 650 | 500 | >220 | 400 | 95 | Standard 2000 | 160 | 600 | 250 | 4 x M20 oder 2 x M24 | 14,6 kNm |
