Multilift / Multisafe mit Personensicherung



Ein Kran viele Einsatzmöglichkeiten

Kran in versetzbarer Ausführung.
Anschlagpunkt nach DIN EN 795:1996

Multilift

Multilift

Technische Daten:
Hubkraft: 500 kg bei 1,45 m Auslage

Sondermaße auf Anfrage

Vierfache Verstellung von Höhe und Auslage in unbelastetem Zustand,
Handwinde oder zwei Personensicherungsgeräte mit Rettungshub,
leicht versetzbar,
Windsicherung,
Einzelteilgewicht unter 25 kg
diverse unterschiedliche Ständer.
Ausführung in Edelstahl 1.4301 unlackiert.

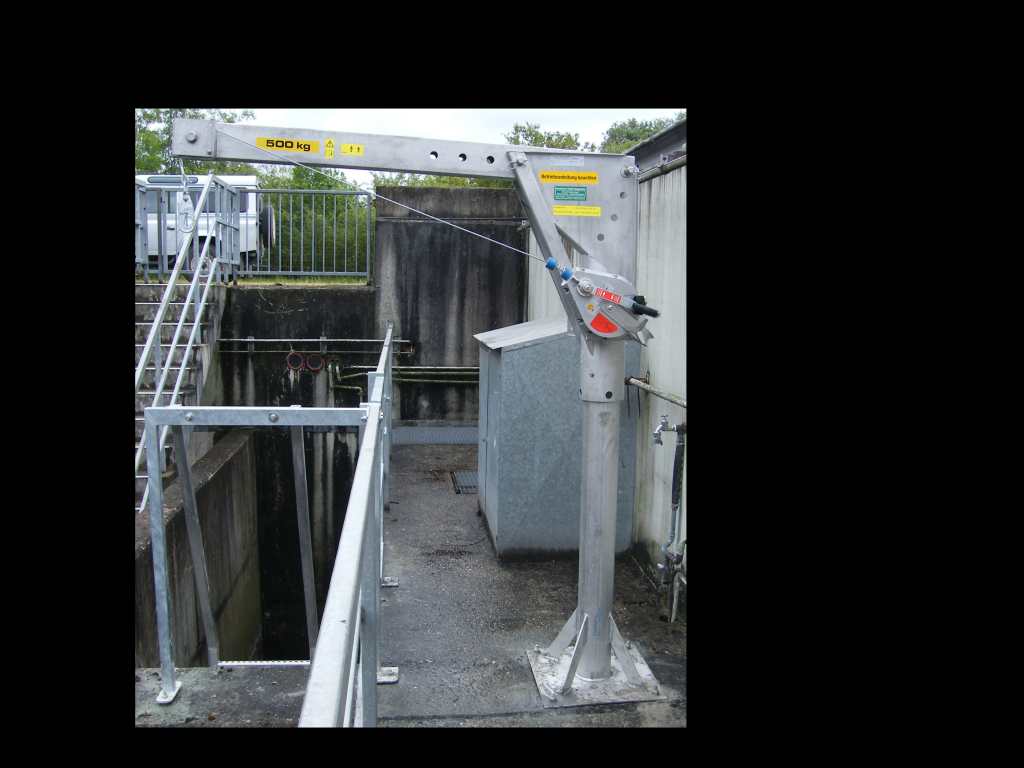

Multisafe als Personensicherung am Schachtbauwerk

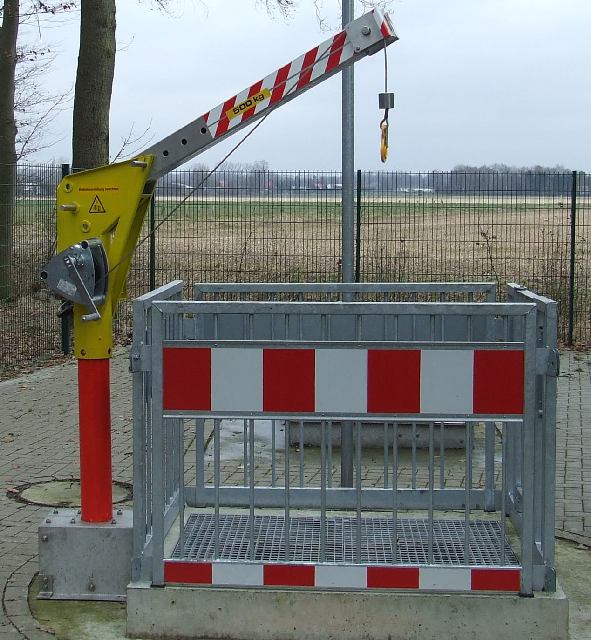

Multisafe als Sicherung am Schachtbauwerk

Ein Ortswechsel  zwischen mehreren einzelnen Ständern erfolgt mühelos in wenigen Minuten.

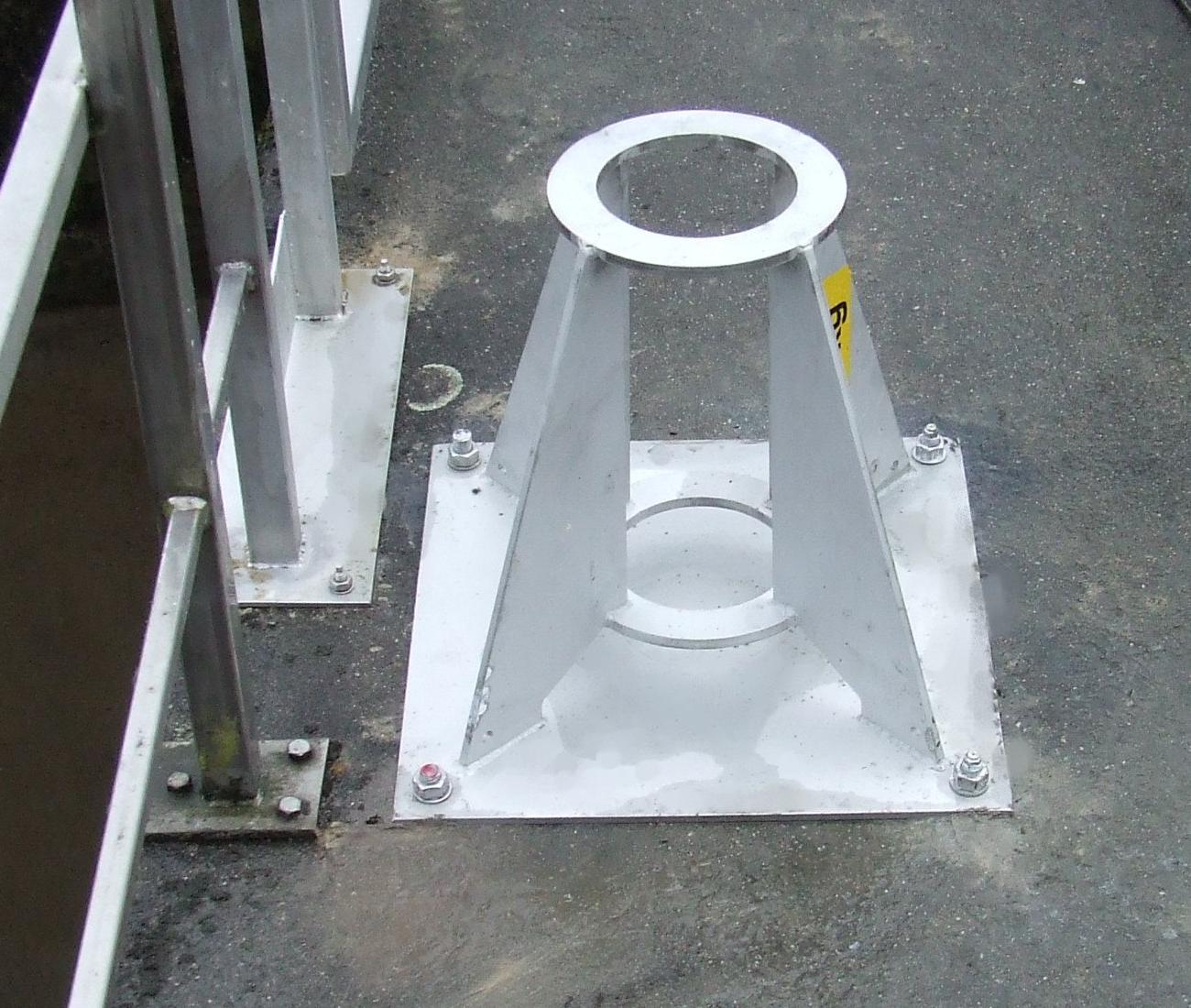

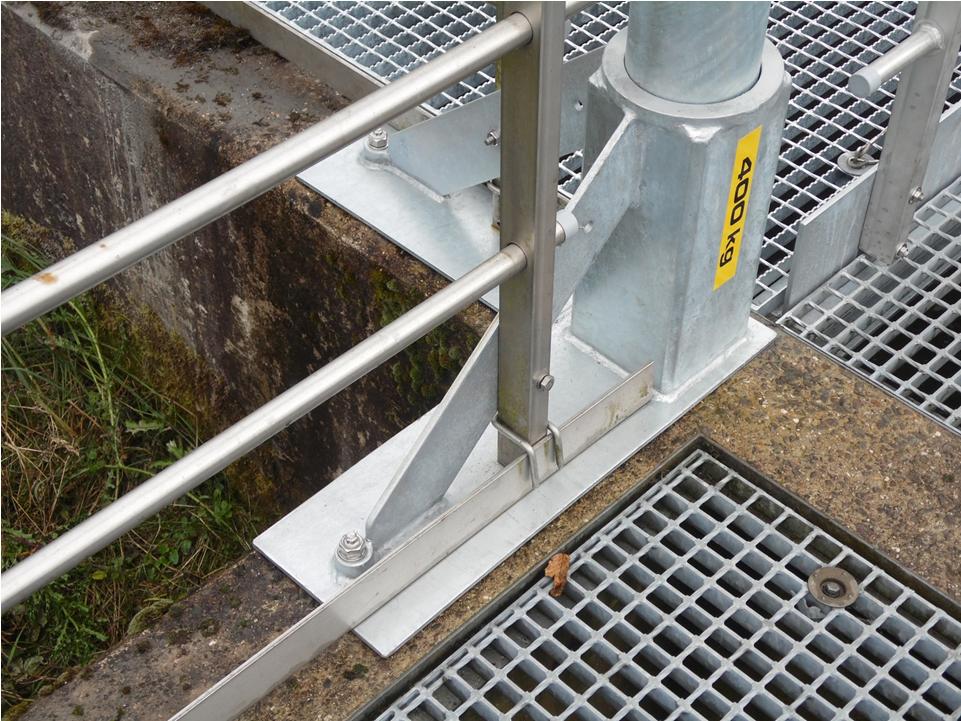

Beispiele für Ständer:

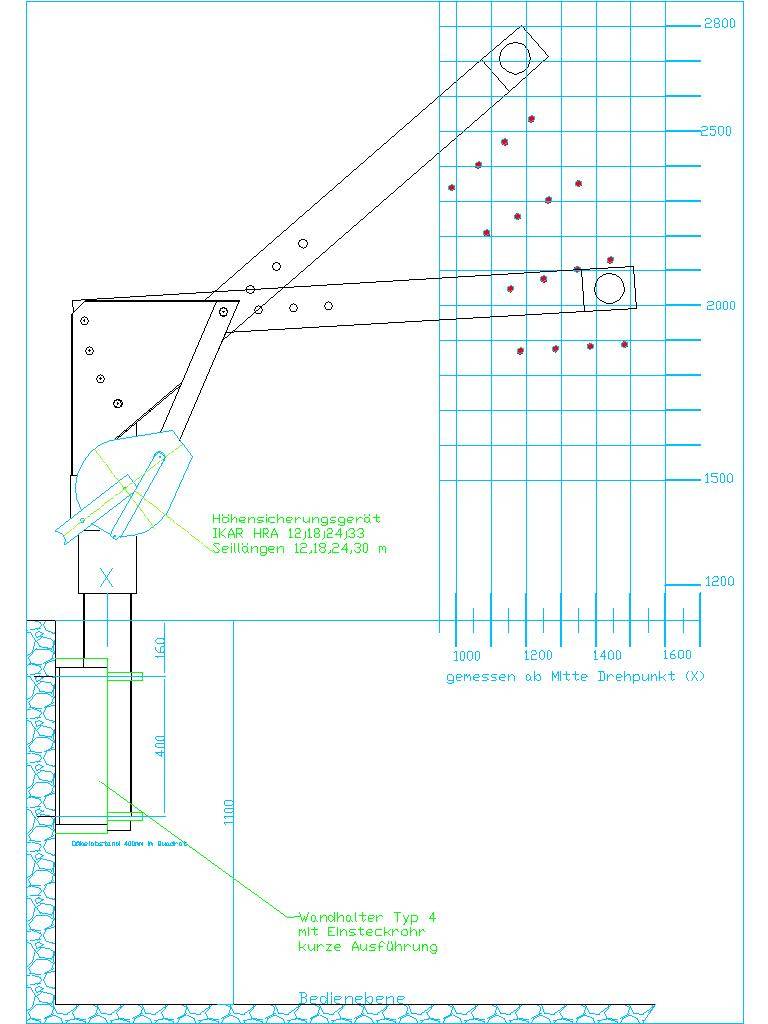

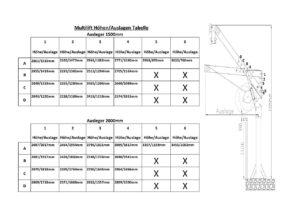

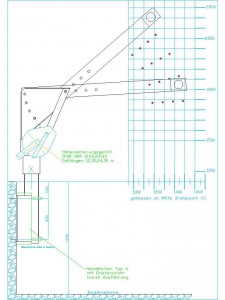

Auslagetabelle für Multilift.

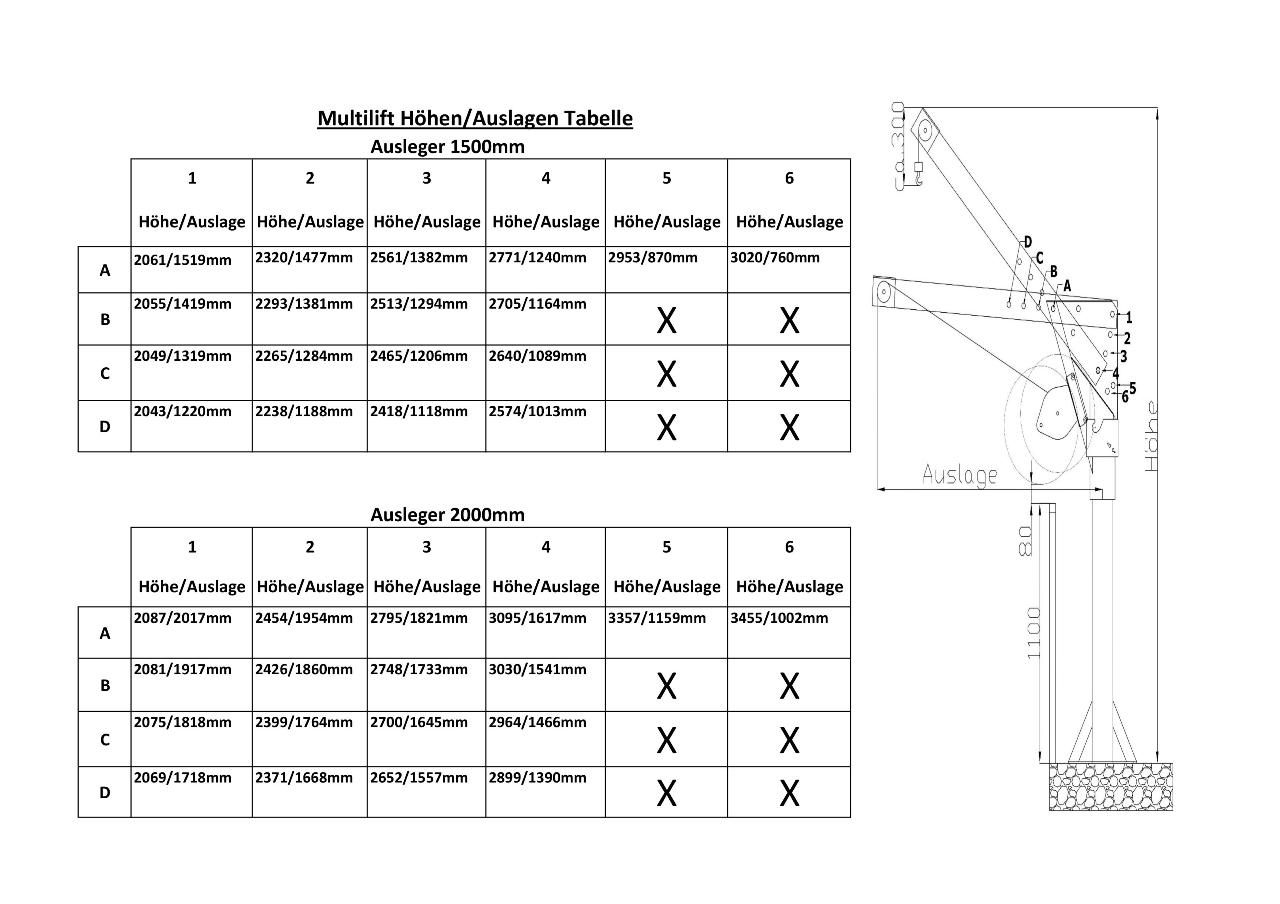

Auslagetabelle für Multilift.

























Sie wünschen mehr Informationen ?
Dann kontaktieren Sie uns unter info@brockmann-anlagenbau.de oder
rufen Sie uns an 02594/94540 wir beraten Sie gerne.


zurück nach oben

Ausschreibungstext

Ausschreibungstext im .doc-Format Download

……. Stück Multilift
nach DIN 1508   H1 / B1
aus Edelstahl 1.4301
in leicht versetzbarer Ausführung.
Ausgebildet als 360° schwenkbarer,
handbetriebener Kran mit max. 1.45 m
Auslage und 500 Kg Tragfähigkeit.

Oder als Anschlagpunkt für
die Personensicherung mit 11 KN
Belastbarkeit bei max. 1.45 m Auslage
für zwei Personen.

Bestehend aus Drehkopf mit
Windsicherung und Aufnahme für zwei
Winden bzw. Höhensicherungsgeräten.

Ausleger mit Seilrollen aus Polyamid
vierfach Verstellbar in Höhe und Auslage.
(16 Kombinationsmöglichkeiten)
Verstellung des Auslegers nur in
unbelastetem Zustand.
Einzelteilgewicht < 20kg

Fabrikat:
Brockmann GmbH Anlagenbau
Borkenbergestraße 50
48249 Dülmen,
Tel.:  02594 / 9454-0
Fax: 02594 / 945457

Zum Lieferumfang gehört

1 Stück Betriebsanleitung sowie
1 Stück Prüfbuch.

Ständer: siehe Folgeposition
Es dürfen nur Originalständer der Firma
Brockmann GmbH verwendet werden.

Preis ab Werk Dülmen.

Stück Bodenständer Typ1
für den Multilift der Vorposition.
Höhe: 850-1250 mm

Stück Wandständer Typ2
für den Multilift der Vorposition.
Höhe: 850-2000 mm

aus Edelstahl 1.4301
oder
feuerverzinktem Stahl.
Zur Befestigung auf einem
ausreichend dimensionierten
Fundament mit
bauaufsichtlich zugelassenen
zugzonentauglichen
Reaktionsankern.
Im Lieferumfang enthalten.
Alternativ :
Gewindestangen M16x500 mm
mit Muttern und Unterlegscheiben.

Ein statischer Nachweis der Befestigung
ist Sache des Aufstellers.

inklusive Prüfbericht

Fabrikat:
Brockmann GmbH Anlagenbau
Borkenbergestraße 50
48249 Dülmen,
Tel.: 02594 / 94540
Fax: 02594 / 945457

Preis ab Werk Dülmen.

Einsteckrohr Typ E
für die Ständertypen
3;4;5 der Folgepositionen aus
Edelstahl 1.4301
oder
feuerverzinktem Stahl
Länge:
850 mm bis 1400 mm,
andere auf Anfrage.
Gewicht:
ca.12 bis max 20 kg.

Inklusiv Prüfbericht.

Fabrikat:

Brockmann GmbH Anlagenbau
Borkenbergestraße 50
48249 Dülmen,
Tel.: 02594 / 94540
Fax: 02594 / 945457

Preis ab Werk Dülmen.

Bodenhülse Typ 3
aus Edelstahl 1.430
für den Multilift.
Zum einbetonieren in ausreichend
dimensionierten Betonbauwerken.
Einbauhöhe 400 mm.
Mit einem Ablauf für
Oberflächenwasser am Boden
der Hülse, sowie einem
Abdeckblech.

Ein statischer Nachweis der
Befestigung ist Sache des
Aufstellers.

Inklusiv Prüfbericht

Preis ab Werk Dülmen.



Stück Wandständer Typ 4
für den Multilift der Vorposition.

Stück Bodenständer Typ 5
für den Multilift  der Vorposition

aus Edelstahl 1.4301
oder aus verzinktem Stahl
für den Multilift,

Zur Befestigung an einer ausreichend
dimensionierten Mauer / Wand mit
4 zugzonentauglichen Reaktionsankern M16.
Im Lieferumfang enthalten.
Alternativ : 4 Gewindestangen
M16x500 mm mit Muttern und Unterlegscheiben.
Ein statischer Nachweis der Befestigung
ist Sache des Aufstellers.

Inklusiv Prüfbericht.

Preis ab Werk Dülmen.

für den Multilift der Vorposition

       Stück Duoständer
für den Multilift aus Edelstahl 1.4301
Ständer sowohl für die Bodenmontage
als auch für die Wandmontage
Zur Befestigung an einer ausreichend
dimensionierten Mauer / Wand mit 4
zugzonentauglichen Reaktionsankern.
Im Lieferumfang enthalten.
Alternativ : 4 Gewindestangen
M16x500 mm mit Muttern und
Unterlegscheiben.

Ein statischer Nachweis der Befestigung
ist Sache des Aufstellers.

Inklusiv Prüfbericht.

Preis ab Werk Dülmen.
