Wer im industriellen Alltag Lasten punktgenau bewegen oder Personal in Schächten sichern möchte, benötigt spezialisierte Krantechnik, die Robustheit mit einfacher Handhabung vereint. Schwenk-, Hebe- und Bockkrane bilden das Rückgrat vieler Instandhaltungs- und Montageprozesse. Während schwere Brückenkrane meist fest installiert sind, ermöglichen moderne Systeme wie der Pumpenlift, Multilift oder der Double Safe eine flexible Handhabung direkt am Einsatzort.

In diesem Artikel werden die verschiedenen Bauarten sowie deren spezifische Vorteile und Einsatzbereiche näher beleuchtet.

Der Schwenkkran: Robust und maximal flexibel

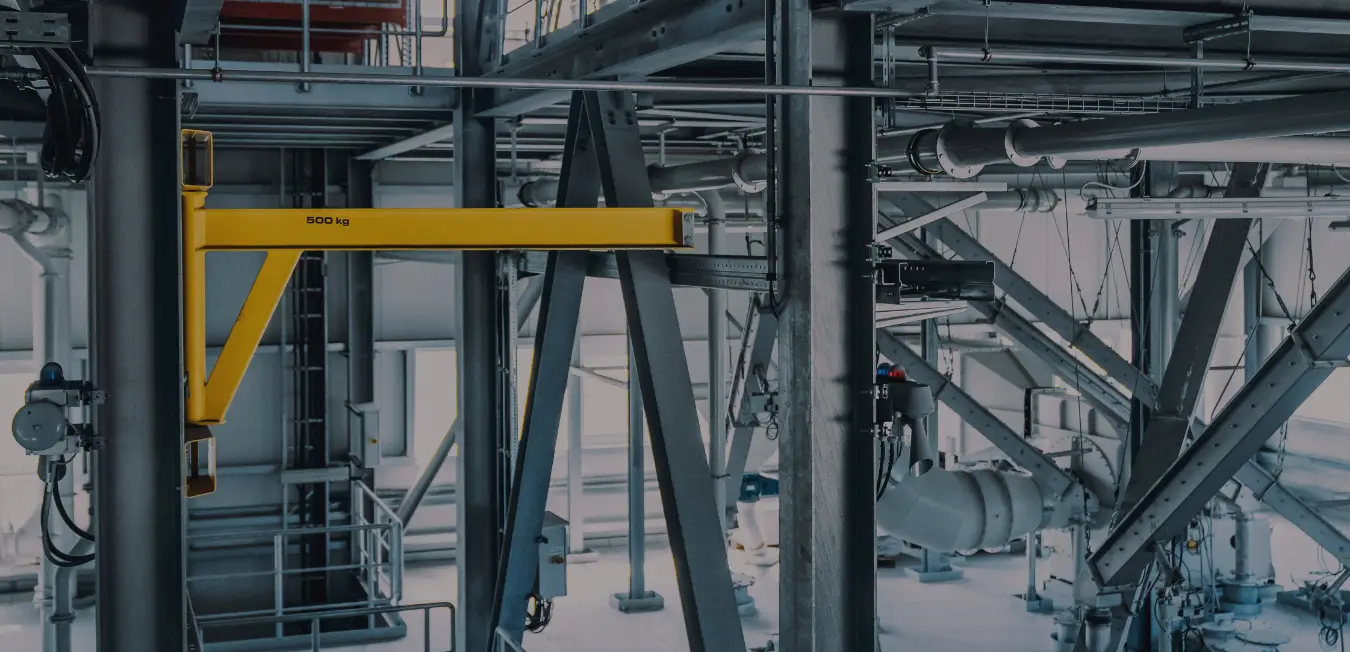

Ein Schwenkkran, oft auch als Pumpenlift bezeichnet, zeichnet sich durch seinen drehbaren Ausleger aus. Die Modelle von Brockmann Rauert Anlagenbau werden aus Edelstahl oder verzinktem Stahl gefertigt, was sie besonders widerstandsfähig gegenüber äußeren Einflüssen macht. Je nach baulichen Gegebenheiten erfolgt die Montage als Säulenschwenkkran auf einem freien Ständer oder als Wandschwenkkran an vorhandenen Strukturen.

Die technischen Besonderheiten im Überblick:

• Vielseitige Bedienung: Ein Schwenkkran ist wahlweise mit Seilwinde, Handhaspelkettenzug oder Elektrokettenzug erhältlich. Seilrollen aus Polyamid sorgen dabei für einen reibungsarmen Lauf.
• Personensicherung inklusive: Ab einer bestimmten Baugröße kann der Pumpenlift zur Absturzsicherung für bis zu zwei Personen gleichzeitig eingesetzt werden. Dies macht ihn zum idealen Werkzeug für Wartungsarbeiten in Schächten.
• Individuelle Leistung: Krane bis zu einem Lastmoment von 40 kN/m sowie Sondermaße in den Auslagen sind auf Anfrage realisierbar.

Der Hebekran (Multilift): Das anpassungsfähige Leichtgewicht

Wer eine Lösung sucht, die leicht zu versetzen und dennoch hochfunktional ist, findet im Hebekran (Multilift) das passende System. Dieser Kran ist speziell für den mobilen Einsatz konzipiert und in der Regel aus Edelstahl gefertigt.

Besondere Eigenschaften von Hebekranen sind:

• Maximale Variabilität: Höhe und Auslage lassen sich im unbelasteten Zustand vierfach verstellen, woraus insgesamt 16 verschiedene Kombinationsmöglichkeiten resultieren.
• Leichte Handhabung: Mit einem Einzelteilgewicht von unter 25 kg kann der Multilift schnell auf unterschiedliche Ständer versetzt werden.
• Normgerechte Sicherheit: Der Multilift verfügt über Anschlagpunkte nach der Hubklasse EN 13001 HC 1 / SO-S2 sowie für die Personensicherung nach DIN CEN/TS 16415. In der Ausführung mit zwei Personensicherungsgeräten inklusive Rettungshub fungiert er als vollwertiger Personensicherheitskran.

Bockkrane (Double Safe): Doppelte Sicherheit bei erhöhter Mobilität

Der Bockkran (Double Safe) aus Edelstahl ist die Antwort auf Anforderungen, bei denen Mobilität und Sicherheit an erster Stelle stehen. Er ist speziell darauf ausgelegt, entweder Lasten zu heben oder als Personensicherheitskran zwei Personen mit Rettungshubwinden abzusichern.

Die wichtigsten Eigenschaften von Bockkranen sind:

• Extreme Leichtigkeit: Mit einem Einzelteilgewicht von nur 15 kg ist der Double Safe besonders leicht versetzbar.
• Systemkombination: Der Bockkran kann flexibel mit Schachtabdeckungen mit integriertem Steckgeländer oder Systemgeländern kombiniert werden. Dabei ist zu beachten, dass nur Original-Steckgeländer oder Systemgeländer vom Anbieter verwendet werden dürfen, um die Systemintegrität zu wahren.
• Technische Ausstattung: Die Lieferung erfolgt oft standardmäßig mit einer Umlenkrolle aus Polyamid. Optional ist eine Seilwinde aus Aluminium mit 10 m Seil und passendem Adapter erhältlich.

Anwendungsbeispiele von Schwenk-, Hebe- und Bockkran

Wer vor der Wahl des passenden Kransystems steht, sollte die spezifischen Anforderungen des Einsatzortes genau prüfen. Die Entscheidung hängt maßgeblich davon ab, ob eine stationäre Dauerlösung oder maximale Mobilität gefordert ist:

Stationäre Instandhaltung (Pumpenlift)

Für fest definierte Arbeitsplätze, wie beispielsweise in Klärwerken oder Pumpstationen, wird häufig der Pumpenlift gewählt. Da dieser Schwenkkran fest auf einem Originalständer montiert bleibt, ist er jederzeit einsatzbereit, um schwere Lasten von bis zu 4.000 kg sicher aus tiefen Schächten zu heben.

Flexibler Service-Einsatz (Multilift)

Dagegen ist der Multilift die optimale Lösung für mobile Service-Teams, die unterschiedliche Standorte anfahren. Da sich Höhe und Auslage in 16 Varianten verstellen lassen, kann mit nur einem Gerät auf verschiedenste bauliche Gegebenheiten vor Ort reagiert werden. Das geringe Einzelteilgewicht ermöglicht zudem den schnellen Transport im Servicefahrzeug.

Temporäre Schachtsicherung (Double Safe)

Der Bockkran kommt vor allem dort zum Einsatz, wo eine schnelle, temporäre Absturzsicherung direkt über einer Schachtöffnung erforderlich ist. Durch die Kombination mit einer umlaufenden Absturzsicherung wird in einem Arbeitsschritt sowohl ein Anschlagpunkt für die Personensicherung als auch eine physische Absturzkante geschaffen.

Sicherheit im Fokus: Was der sichere Betrieb von Schwenk- , Hebe- und Bockkranen erfordert

Ein wesentlicher Aspekt des sicheren Betriebs ist es, den Schwenkbereich am Kran zuverlässig abzusperren. Es ist sicherzustellen, dass sich keine Personen unbefugt im Aktionsradius der Last aufhalten, um Quetschungen oder Kollisionen zu vermeiden. Zudem müssen alle eingesetzten Anschlagmittel – wie Ketten oder Hebebänder – regelmäßig geprüft werden.

Grundsätzliche Hinweise zur rechtssicheren Handhabung und zur Vermeidung von Fehlern beim Hebevorgang lassen sich im Beitrag Vorschriften und Praxis-Tipps: Worauf es bei der Ladekran-Sicherung wirklich ankommt nachlesen. Obwohl sich dieser primär auf Ladekrane bezieht, gelten die dort beschriebenen Sicherheitsprinzipien der DGUV und der Betriebssicherheitsverordnung (BetrSichV) für fast alle Kranbauarten.

Besonderheit: Arbeiten an geöffneten Schächten

Sobald eine Schachtabdeckung geöffnet wird, um Material herabzulassen oder Personen zu sichern, entsteht eine akute Absturzgefahr. Hierbei ist ein perfekt abgestimmtes Zusammenspiel zwischen dem Kransystem und der Schachtsicherung erforderlich.

Werden Schächte für Wartungsarbeiten geöffnet, sind zusätzliche Schutzmaßnahmen wie Geländer oder Sicherheitsabdeckungen zwingend vorgeschrieben. Wie diese Sicherung im Detail erfolgen sollte, wird im Artikel Schachtabdeckungen – Sicherheit bei Arbeiten an geöffneten Schächten erläutert. In Kombination mit einem Personensicherheitskran wie dem Double Safe entsteht so ein lückenloses Sicherheitskonzept, das den Anforderungen der DIN EN 14122-3/4 entspricht.

Fazit: Individuelle Lösungen für maximale Effizienz

Die Wahl des richtigen Kransystems hängt von der Traglast, der Ausladung und den räumlichen Bedingungen ab. Wer auf Systeme von Brockmann Rauert setzt, erhält nicht nur robuste Technik, sondern auch die notwendige Dokumentation: Betriebsanleitung, Prüfbuch und weitere erforderliche Unterlagen gemäß DGUV Vorschrift 52 und 54 sind grundsätzlich im Lieferumfang enthalten.

Als erfahrener Partner im Bereich Hebetechnik entwickeln wir maßgeschneiderte Lösungen. Ob Säulenschwenkkran, Wandschwenkkran oder mobile Hebesysteme – eine fachliche Beratung unterstützt dabei, die optimale Konfiguration für den jeweiligen Einsatzzweck zu finden. Sprechen Sie uns dazu gern an.

Häufige Fragen zu Schwenk-, Hebe- und Bockkranen

Wer darf einen Schwenk-, Hebe- oder Bockkran bedienen?

Der Betrieb dieser Krane ist Personen vorbehalten, die mindestens 18 Jahre alt, körperlich und geistig geeignet sowie fachlich unterwiesen sind. Gemäß DGUV Vorschrift 52 muss der Unternehmer diese Mitarbeiter ausdrücklich und schriftlich mit dem Führen des Krans beauftragen. Werden Lasten von Hilfskräften befestigt, ist auch für diese eine entsprechende Schulung und schriftliche Bestellung zwingend erforderlich.

Dürfen Personen mit einem Schwenk-, Hebe- oder Bockkran befördert werden?

Nein, die Beförderung von Personen ist mit diesen Kranen grundsätzlich nicht erlaubt. Sie dienen nicht dazu, Mitarbeiter aktiv zu einem Arbeitsplatz zu heben oder herabzulassen. Eine wichtige Ausnahme ist die Personensicherung: Krane wie der Multilift, der Double Safe oder der Pumpenlift (ab Baugröße PL 650) sind speziell dafür geprüft, Personen gegen einen Absturz zu sichern oder sie im Ernstfall mittels eines Höhensicherungsgeräts mit Rettungshub sicher aus einem Schacht zu bergen..

Wann ist ein Schwenk- oder Hebekran sinnvoller als ein Ladekran?

Der Hauptunterschied liegt im Einsatzort: Ein Ladekran ist fest auf einem Lastwagen montiert und wird vor allem genutzt, um Ladeflächen zu be- oder entladen. Wer jedoch eine Lösung direkt an einem festen Arbeitsplatz oder über einem tiefen Schacht braucht, greift zum Schwenk- oder Hebekran. Diese Geräte sind handlicher, genauer zu steuern und oft aus speziellem Edelstahl für feuchte Umgebungen gefertigt.
